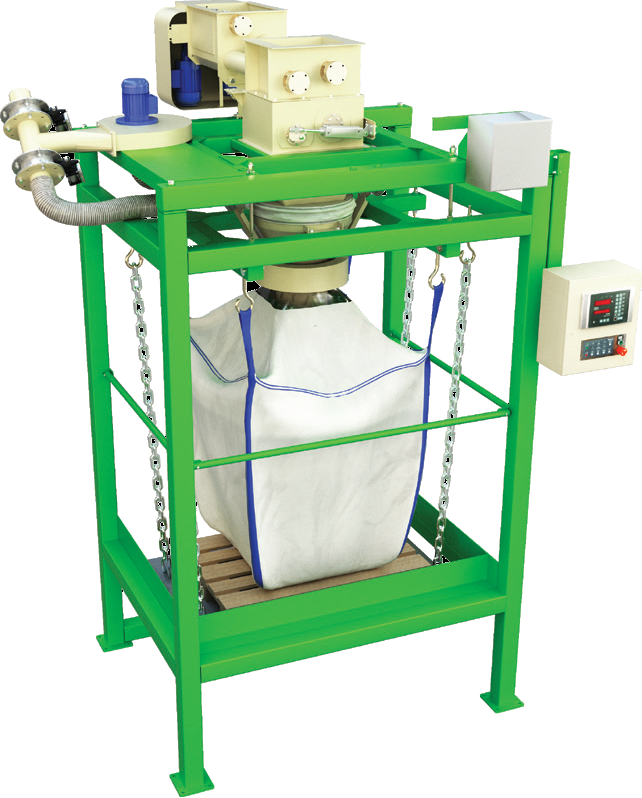

Продукция » Дозаторы. Дозирующие системы » Дозатор фасовки в контейнеры БИГ-БЭГ
Особенностью данного дозатора является модульная конструкция, позволяющая осуществлять быстрый подбор комплектации дозатора под различные типы продукта с оптимизацией конфигурации и стоимости дозатора.
Конфигурации дозатора позволяют фасовать сыпучие продукты в различные типы контейнеров БИГ-БЭГ (1-но, 2-х и 4-х строповые) с различными типами вкладышей).
Достоинства
Производительность до 15 контейнеров в час
Высокая точность фасовки ±2 кг на 1000 кг
Минимальная высота – 4м
Возможность уплотнения продукта в контейнере в процессе его заполнения
Мощная система аспирации надежно обеспыливает рабочее место оператора
Возможность фасовки без дополнительной перенастройки дозатора (при применении вкладыша с бутылочным горлышком)
Высокая степень автоматизации (раздув контейнера, формирование плоского дна контейнера)
Описание работы
Оператор надевает вкладыш контейнера на загрузочный патрубок, кнопкой «РАЗДУВ» включает систему раздува контейнера и помогает ему принять нужную форму. При этом контейнер дном опирается на паллету, установленную на устройство формирования дна контейнера.
По принятию контейнером нужной формы, оператор нажимает кнопу «ПУСК». Выключается система раздува и дозатор начинает загрузку продукта из надвесового бункера в контейнер. Дозирование производится в режимах «грубо» и «точно». Запыленный воздух из контейнера вытесняется продуктом в систему аспирации.
По окончанию дозирования происходит фиксация веса продукта в контейнере. Результат взвешивания заносится в память весового преобразователя-контроллера, выдается сигнал «ДОЗА НАБРАНА».
По сигналу «ДОЗА НАБРАНА» погрузчик снимает паллету с контейнером и перемещает на склад промежуточного хранения или непосредственно к месту погрузки на транспорт.
Дозаторы «ДЕЛЬТА» внесены в Государственный Реестр средств измерений РФ под №20791-08
Дозаторы типа "ДЕЛЬТА" имеют разрешение ГОCПРОМНАДЗОРА РБ под № 11-1-0328-2012.
Технические характеристики
|
| «ДЕЛЬТА 1000-0,5» | «ДЕЛЬТА» 2000-0,5 |
| Наибольший предел дозирования (НПД), кг | 1000 | 2000 |
| Наименьший предел дозирования (НмПД), кг | 300 | 750 |
| Дискретность отсчета, кг | 0,5 | 1,0 |
| Класс точности по ГОСТ10223 | 0,5 | |
| Максимальная производительность, контейнеров в час | 15 | 7 |
| Условия эксплуатации: |
| |
| - температура окружающего воздуха, С° | 0 … +40 | |
| - температура окружающего воздуха при использовании осушенного сжатого воздуха, С° |
-20 … +40 | |
| - относительная влажность воздуха при 25 С°, не более % | 80 | |
| Тип контейнеров | 1-но, 2-х, 4-х строповые | |
| Электрическое питание пульта автоматики от сети переменного тока: | ||
| - напряжение, В | 220/380 ± 10% | |
| - частота, Гц | от 49 до51 | |
| - потребляемая мощность, не более, кВт | 8,5 | |
| Время прогрева до рабочего состояния, не более, мин | 10 | |
| Пневматическое питание: | ||
| - давление на входе блока подготовки воздуха, атм. | 6…8 | |
| - расход воздуха, не более, л/мин | 40 | |
| Степень защиты оболочкой пульта управления | IP65 | |
| Гарантийный срок, мес. | 12 | |
Стандартная комплектация
1. Дозатор «ДЕЛЬТА» 1000-0,5
Рама силовая/весовая
Питатель(гравитационны, шнековый или ленточный)
Пульт управления
Шкаф пневматики
2. Система раздува контейнера
Дополнительная комплектация
Устройство формирования дна контейнера.
Рама основная (опорная)
Рабочее место оператора
Система аспирации
Бункер Надвесовой 9 м3
Оптимальная логистика перемещения контейнеров достигается при использовании 1-но стропового контейнера.
