Назначение

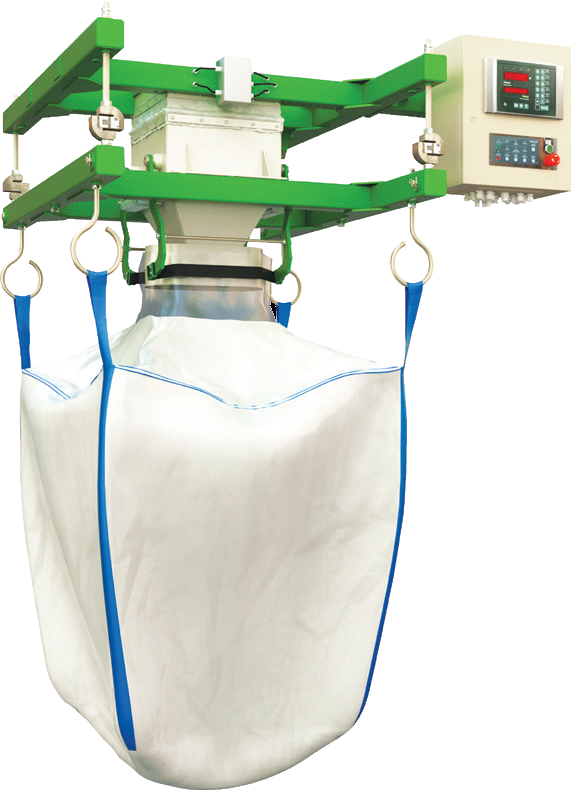

Экономичное решение для фасовки хорошо сыпучих продуктов в контейнеры БИГ-БЭГ массой до 2000кг. Комплекс применяется для фасовки сахара, крупы, семян, гранул различного вида и других продуктов.
Простая и надежная схема дозатора без весового бункера позволила сократить высоту комплекса до 3-х метров. Для очень хорошо сыпучих продуктов достигается точность ±2кг на 1000кг.
Достоинства
бюджетный вариант для фасовки в «Big Bag»
одна двухходовая заслонка
Минимальная высота установки в своем классе: менее 3-х метров
«Принцип 1 кнопки». Фасовка начинается одним нажатием
Высокая точность фасовки ±2кг на 1000кг
Описание работы
Оператор надевает стропы контейнера на крюки, надевает вкладыш контейнера на горловину зажима и нажимает кнопку «Пуск»
Срабатывает зажим и начинается раздув контейнера
По принятию контейнера нужной формы происходит обнуление веса тары и включается режим дозирования. Дозирование производится в режимах «грубо» и «точно»: сначала заслонка питателя открывается полностью, затем частично закрывается
После окончания дозирования происходит фиксация веса продукта в контейнере. Результат взвешивания заносится в память весового преобразователя– контроллера и мешкозажим разжимается
Съем контейнера происходит следующим образом: погрузчик приподнимает контейнер и после того, как оператор снимет с крючьев стропы, перемещает контейнер к месту складирования или отгрузки.
В процессе работы на индикаторе весового преобразователя выводится текущая масса продукта в контейнере. В памяти вторичного весового преобразователя фиксируется суммарный вес расфасованного продукта, количество мешков и другие параметры.
Технические характеристики
| Класс точности по ГОСТ 10223-97 | 0,5 |
| Наибольший предел дозирования (НПД), кг | 500; 1000; 2000 |
| Наименьший предел дозирования (НмПД) кг | 150; 300; 750 |
| Питание электрическое | 220В/50Гц/50ВА |
| Питание сжатым воздухом, МПа | 0,5-0,8 |
| Производительность, мешков/час | до 15 |
| Габаритные размеры в упакованном виде | дозатор в сборе – 1100х1400х1800, 270 кг |
| Диапазон рабочих температур: | 0… +40 ºС |
Стандартная комплектация
Силовой каркас с загрузочной воронкой, дозирующей двухходовой заслонкой с пневмоприводом и зажим мешка так же с пневмоприводом
Шкаф управления с пускорегулирующей аппаратурой
Весовой преобразователь-контроллер ТВ-003/05Д. В ближайшее время будет заменён на ТВ-011 (RS-232/485), нержавеющая сталь, IP65 по лицевой панели
Паспорт, руководство по эксплуатации
Свидетельство о первичной поверке органами ГМС РФ
Гарантия 18 мес.
Дополнительная комплектация
Тракт (заслонки, формирователь потока и весоизмерительная воронка) из нержавеющей стали
Взрывозащищенное исполнение
Программное обеспечение для учета
