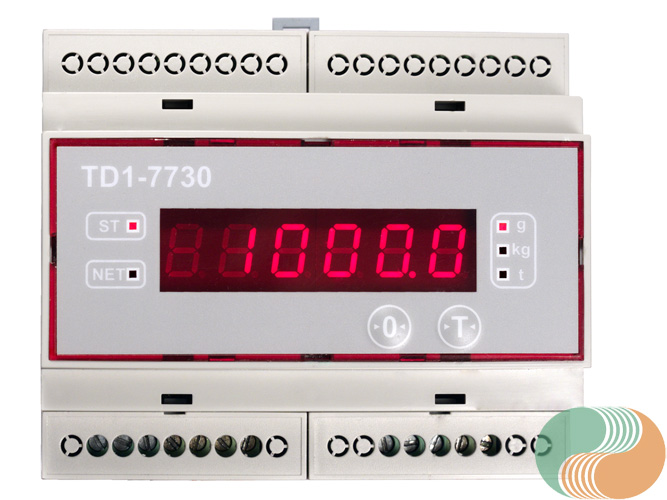

Весоизмерительный преобразователь TD1-7730, 1 канал ввода сигнала с тензодатчика, Modbus RTU.
Назначение:
Весоизмерительный преобразователь TD1-7730 предназначен для построения высокоточных дозирующих систем в системах управления технологическими процессами.

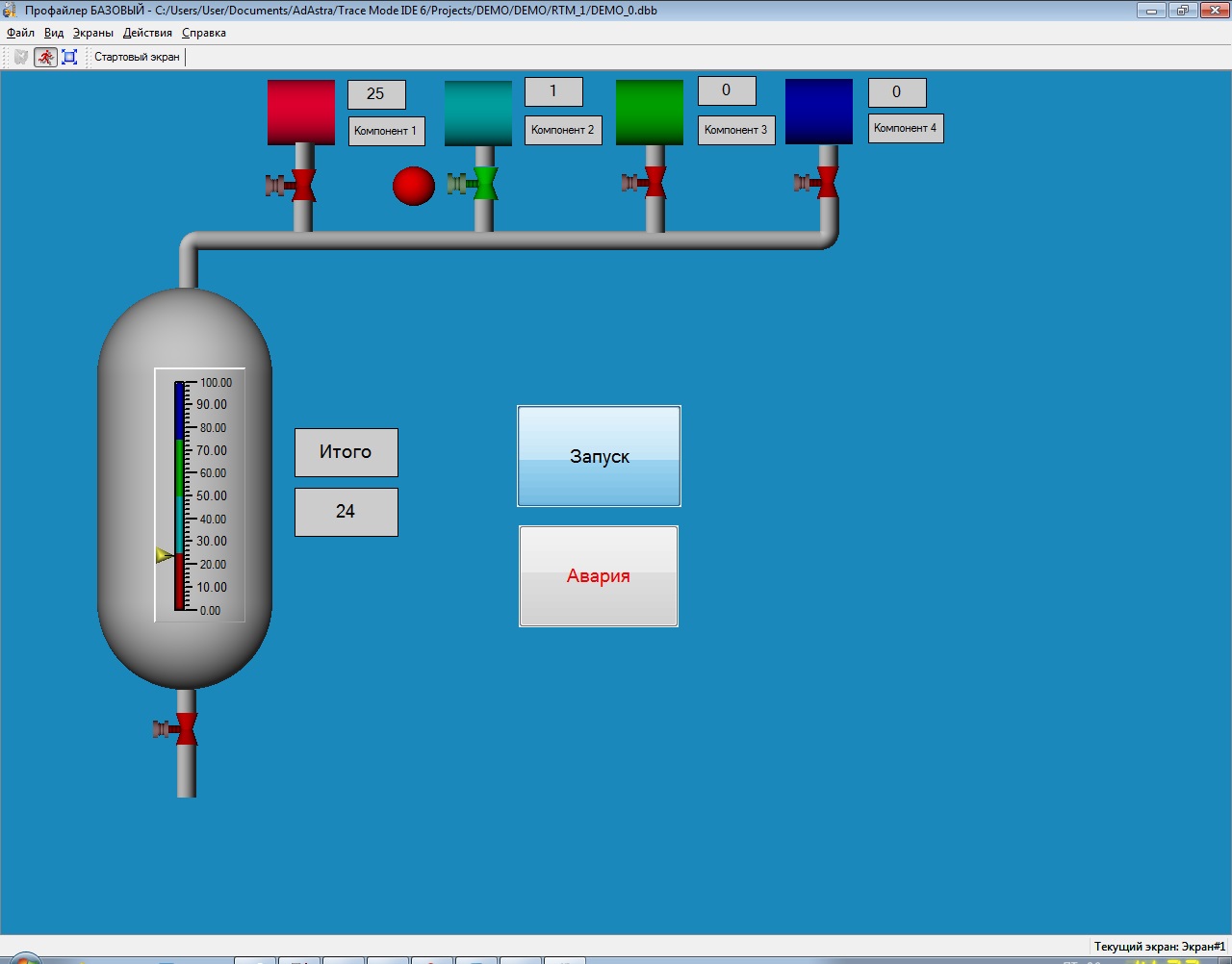

Данное устройство может использоваться для построения автоматизированных систем управления и совместимо с интегрированной средой разработки Trace Mode 6.
В прикрепленном файле содержится необходимая информация по используемому ModBUS RTU протоколу.
Особенности TD1-7730:
- высокая точность дозирования
- имеет высокую внешнюю разрешающую способность - свыше 30 тысяч значений
- на основе TD1-7730 конструируются высокоточные дозирующие системы
- в устройство встроены дискретные аналоговые входы и выходы с опторазвязкой
- встраивается в системы управления с напряжением питания 24 В
- встраивается в промышленные сети, работающие по протоколу MODBUS, что позволяет работать на расстояниях до 1км
- 6-проводная схема подключения
- питание тензодатчика знакопеременное, подавление помех за счет изменения частоты питания тензодатчика.
| Конструкция | Пластиковый корпус с креплением на DIN-рейку |
| Интерфейс | |
| Тип | RS-485 |
| Скорость передачи данных | 19200 |
| Максимальная длина линии связи, м. | 1200 |
| Протокол передачи данных | Modbus RTU |
| Максимальное количество модулей в сети | 256 |
| Технические характеристики | |
| Подключаемый датчик | 1 вход 4-6 проводного тензодатчика. |
| Разрядность АЦП | 16 бит |
| Внутренняя разрешающая способность на 1 мВ/В, не хуже | 65000 |
| Диапазон входного аналогового сигнала, мВ/В | 0..80 |
| Минимальный входной сигнал на одно поверочное деление, мВ | 0,07 |
| Питание первичного преобразователя знакопеременное, В | 5 |
| Максимальная длина связи с первичным преобразователем, м, не менее | 20 |
| Максимальное количество подключаемых тензодатчиков | 8 х 350 Ом 16 х 800 Ом |
| Тип индикатора | Светодиодный 6-ти разрядный. |
| Разъемы | Винтовые клеммы |
| Напряжение питания постоянного тока, В | 9... 36 |
| Потребляемая мощность, ВА, не более | 3 |
| Рабочий диапазон температур, °С | -10.. +40 |
| Время наработки на отказ, ч. | 80000 |

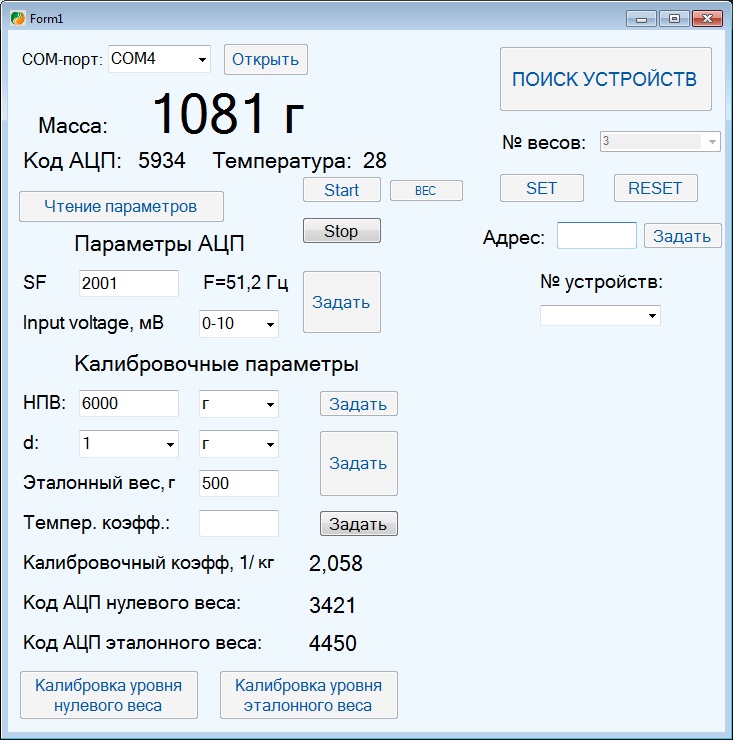

| Программное обеспечение | com_send для конфигурации. |
